完整的線性電流隔離器
隔離器輸入輸入訊號範圍為±10 V，具有過電壓保護。如果輸入超出此範圍，面板上的指示燈就會亮起。當設備開啟時，輸入部分設計為顯示非常高的輸出阻抗（10 GΩ || 220 pF），以防止接地迴路。 BNC 連接器傳輸裝置內部的訊號。
隔離器輸出
裝置的輸出順從電壓為±34 V。裝置的輸出阻抗大於60 MΩ。電路浮動，輸入和輸出之間的阻抗大於1GΩ。 1 V 輸入時的最大可驅動負載為 1 mA/V 增益時 33 kΩ 和 100 μA/V 增益時 330 kΩ。
電荷平衡刺激
為了提供電荷平衡刺激，設備需要吸收與傳送到組織完全相同的電荷量。函數產生器或 DAC 可用於控制電流源，但在輸出端有直流偏移。即使裝置輸入端有很小的失調，也會造成輸出端的漏電流，經過多次循環後，漏電流會累積起來，導致電極腐蝕。此功能從輸入訊號中減去直流值。

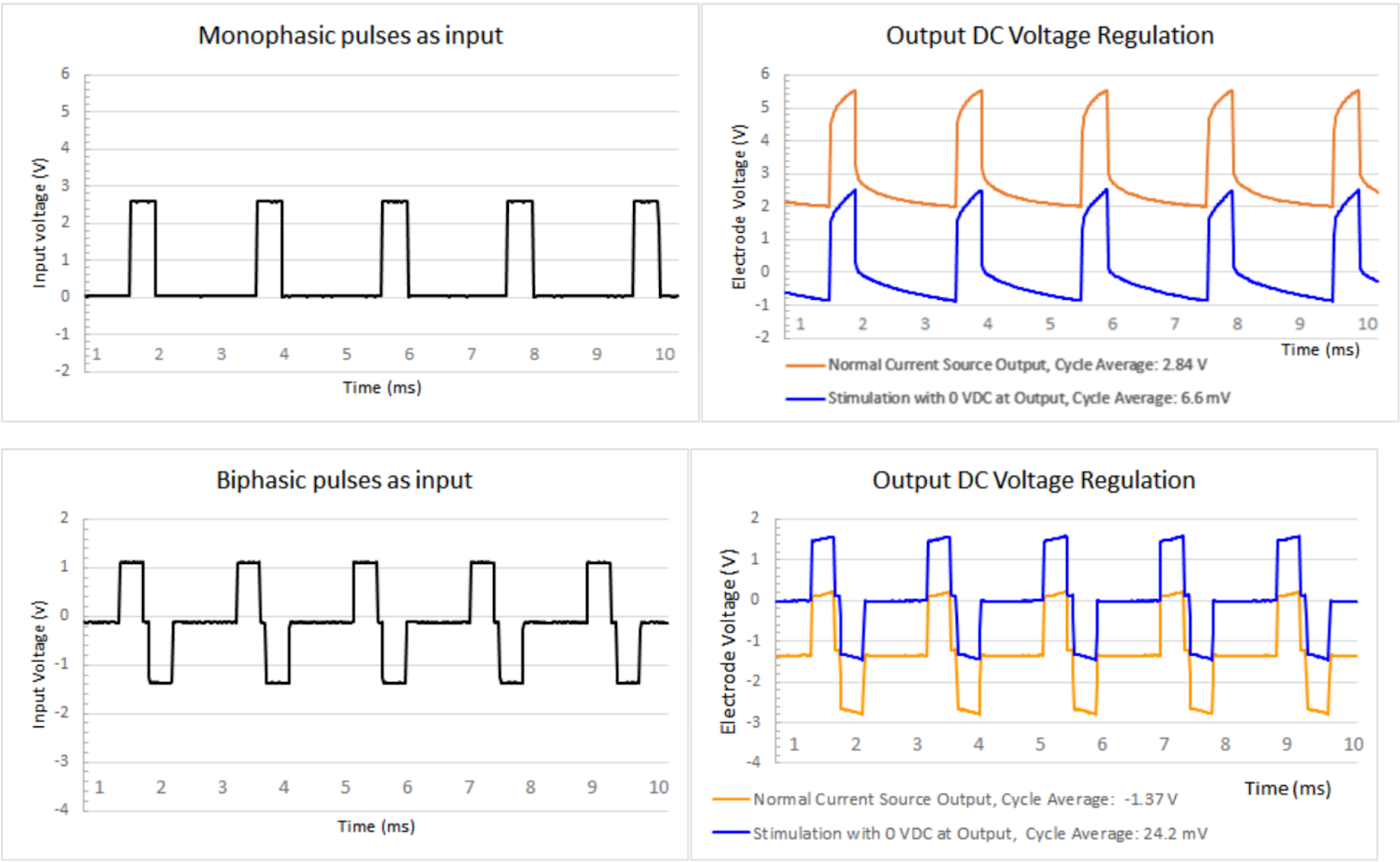

直流偏移消除
將電流源連接到鹽水中的電極會導致電極處的直流電壓偏移。組織和電極對甚至低於 1 V 的電壓都很敏感。直流偏移消除可監測輸出電壓並在刺激期間將直流偏移保持在 0 V。消除直流偏移的機制是從命令中減去直流值。
可選增益

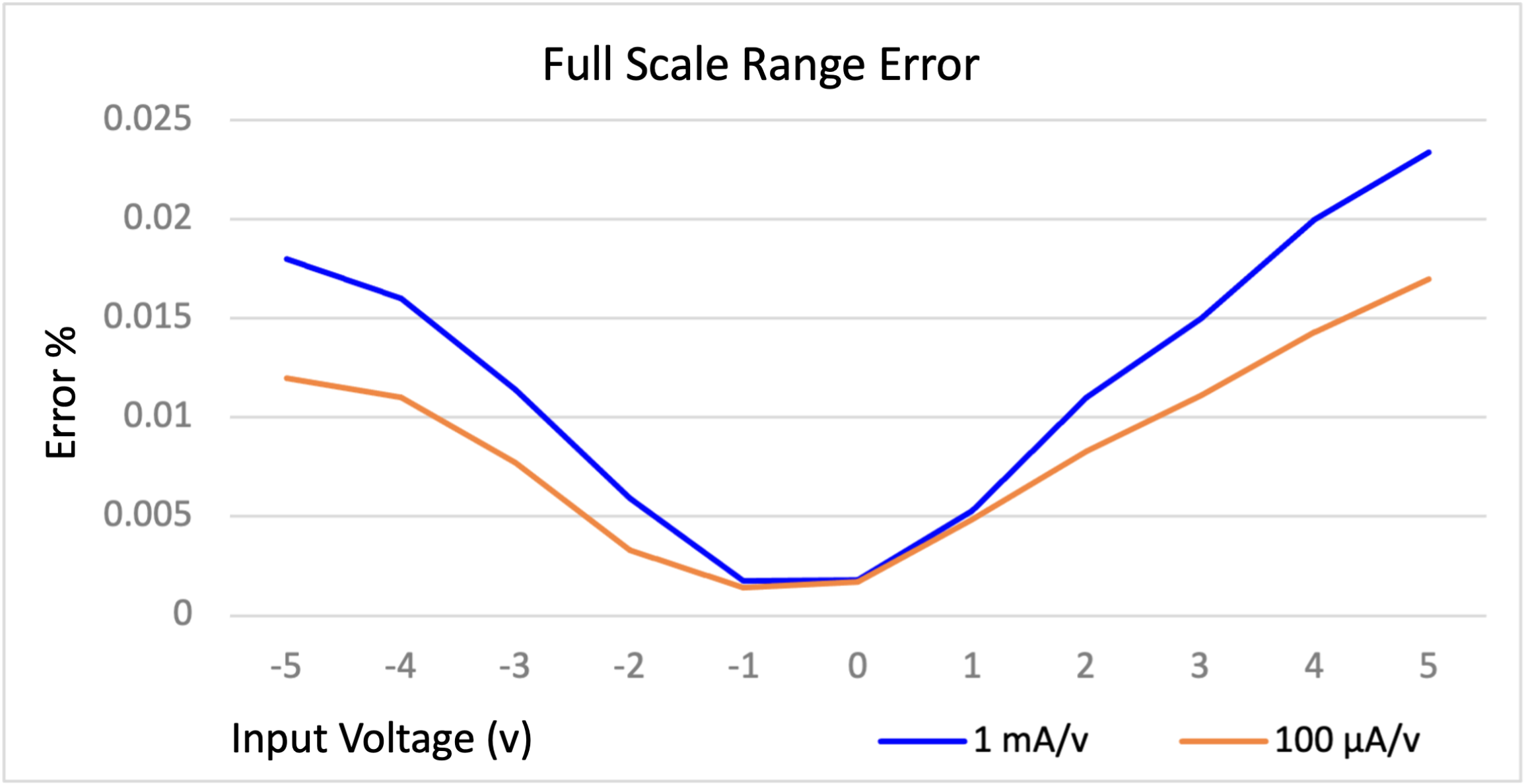

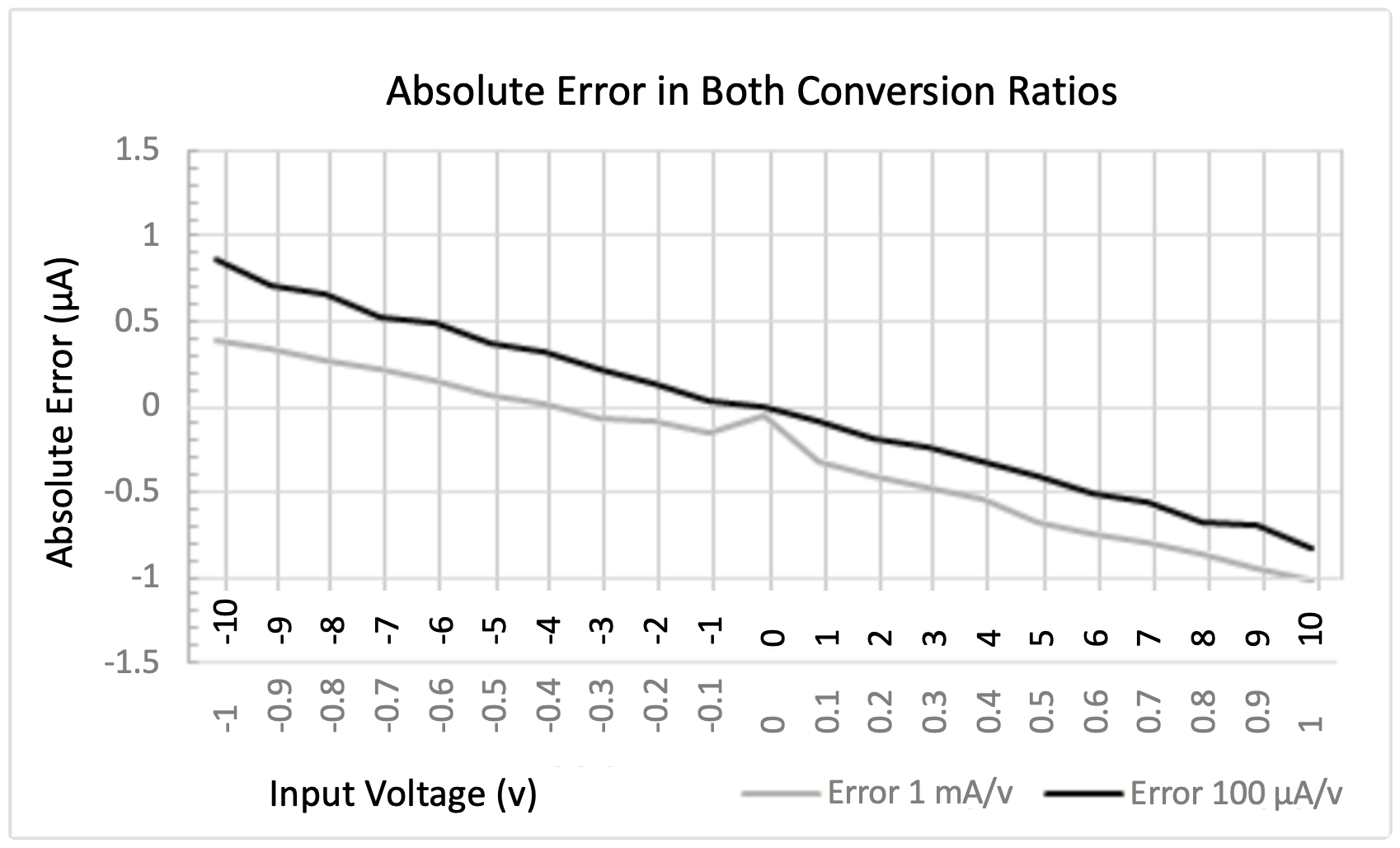

該設備配備兩個不同的反饋網絡，一個反饋網絡每輸入 1 V 命令在輸出端提供 1 mA 電流，另一個反饋網絡將輸入 1 V 命令轉換為輸出端 100 μA 電流。與其他隔離電流刺激器不同，改變電流增益不會造成輸出端的任何突波。下圖顯示了 -1 mA 至 1 mA 範圍內輸出的絕對誤差，以及兩個轉換率。
原廠連結：https://soterixmedical.com/research/pre-clinical/lci
